尼龙塑胶丝印油墨的关键技术要点

一、材料特性要求

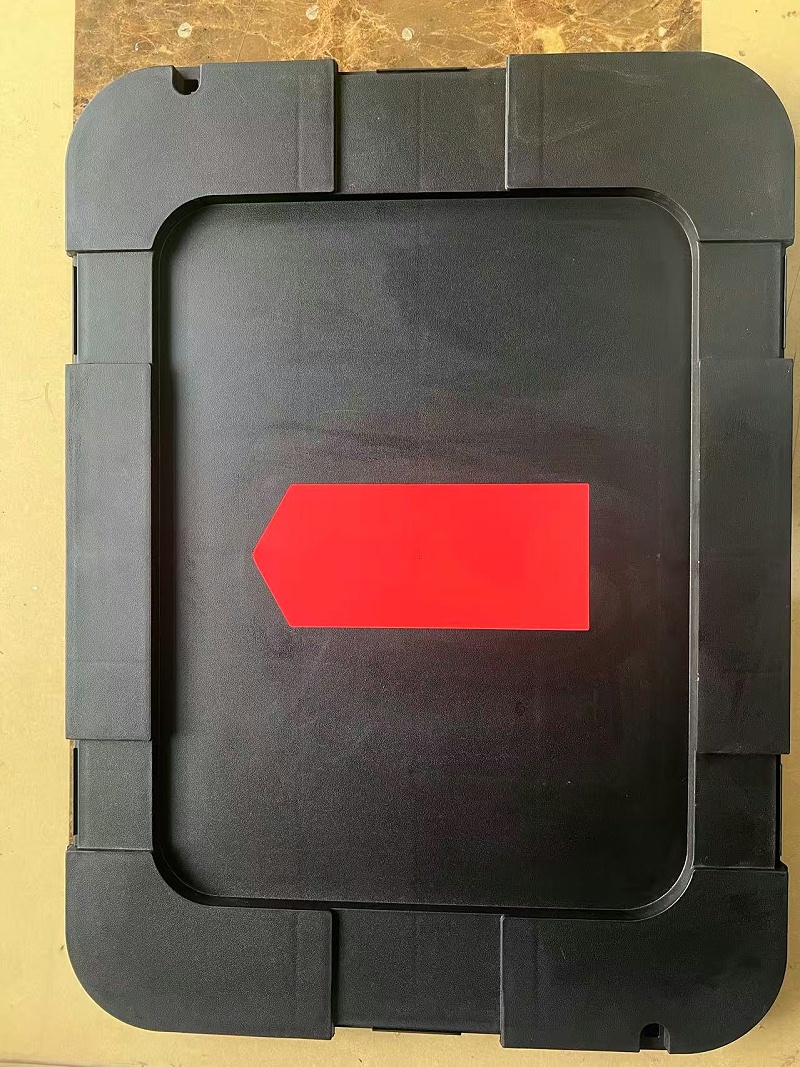

尼龙加玻纤材料(如PA66+GF33)表面极性低，需采用含环氧基或羟基的树脂体系油墨，通过分子间作用力增强附着力。万丽珑开发的免处理油墨 通过调整树脂极性，使表面张力与尼龙基材匹配，实现60℃低温固化即可通过百格测试。

优质油墨需添加柔性链段改性剂，兼顾附着力和耐曲挠性。TPU油墨技术可借鉴，其环氧树脂体系能形成交联结构，抵抗UV老化和机械磨损。

二、工艺优化方案

传统火焰/电晕处理需38mN/m以上表面张力，而新型油墨通过内置附着力促进剂(如硅烷偶联剂)，直接在未处理表面形成化学键合。UV打印尼龙涂层技术则通过光固化反应生成共价键。

建议采用阶梯式固化：60℃预烘15分钟使溶剂挥发，再UV固化(能量800-1200mJ/cm²)。避免高温导致尼龙结晶度变化影响附着力。

三、性能验证标准

机械测试：百格测试5B级，3M胶带拉扯10次无脱落

化学测试：耐酒精擦拭(99%乙醇，500g力/100次)

环境测试：85℃/85%RH老化240小时无起泡

四、典型产品对比

品牌类型固化方式处理要求耐候性适用材料万丽珑免处理型60℃热固化无需1年以上PA+GF≤50%UV纳米涂层LED紫外线需底涂3年以上改性尼龙环氧改性油墨 双组分固化需打磨2年玻纤增强尼龙。
