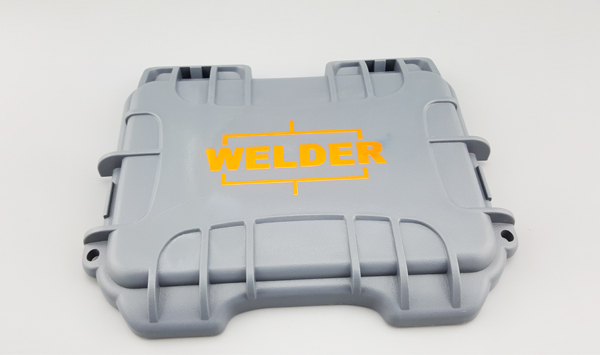

一、材料特性与印刷挑战

PS(聚苯乙烯)

特性：表面能低(约36 dynes/cm)，易产生静电

挑战：需选择含极性溶剂的油墨(如酮类)提升附着力

推荐油墨：双组分环氧油墨(固化后硬度达3H)

PPE(聚苯醚)

特性：耐温性高(HDT 190℃)，化学稳定性强

挑战：需预处理(火焰/电晕处理提升达48 dynes/cm)

推荐油墨：改性聚氨酯油墨(耐温150℃以上)

尼龙系列

PA6/PA66：吸湿率1.5-3%，需预烘干处理

特殊型号：玻纤增强型需专用蚀刻油墨

解决方案：UV-LED固化油墨(固化能量800-1200 mJ/cm²)

二、油墨性能对比

指标溶剂型UV型水性附着力(划格法)4B(PPE)5B(PS)3B(尼龙)耐酒精擦拭200次500次50次固化时间24h(25℃)3s(365nm)30min(80℃)

三、选型决策

户外使用：优先选择含光稳定剂的UV油墨

食品接触：符合FDA 21 CFR 175.300标准

 网目数：尼龙建议300-350目(防渗墨)

刮刀硬度：PPE推荐75°硅胶刮刀

四、最新技术进展

大和油墨 推出的DPE系列油墨，通过纳米改性，附着力提升40%，已通过冷热冲击测试。
